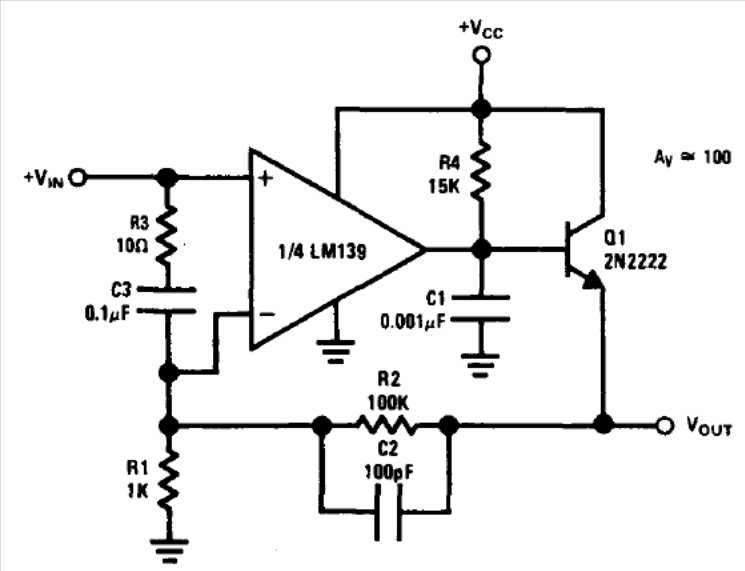

Na figura mostramos como melhorar o desempenho de um amplificador operacional com ganho 100 usando um comparador dos quatro de um LM139. O ganho é dado por R2, que pode ser alterado. O transistor de saída admite equivalente. O circuito é do Linear Applications Handbook da National Semiconductor.
