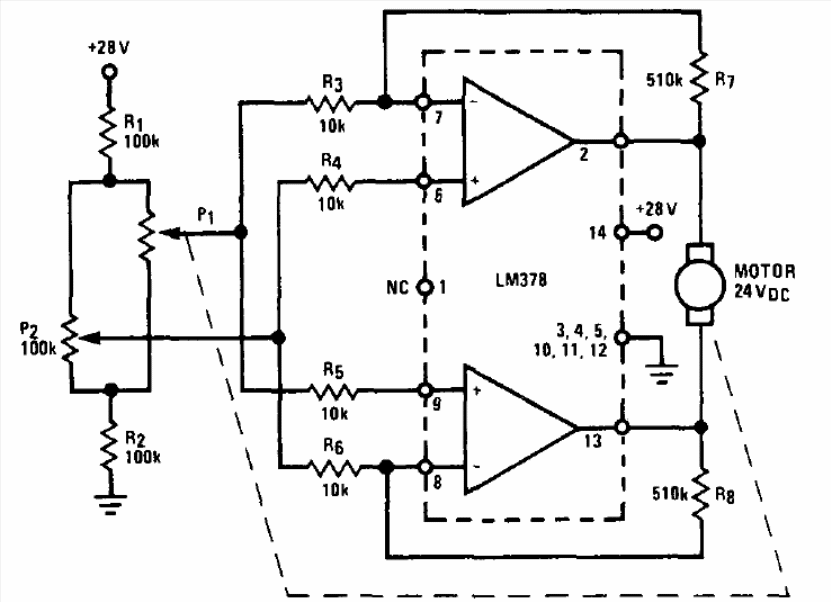

Este circuito é do Audio Handbook da National Semiconductor, pois usa um operacional de potência de áudio para controlar um motor DC. O circuito controla a velocidade através de um potenciômetro tendo por referência um potenciômetro sensor no motor. A corrente máxima do motor é de 700 mA.
| Clique na imagem para ampliar |
