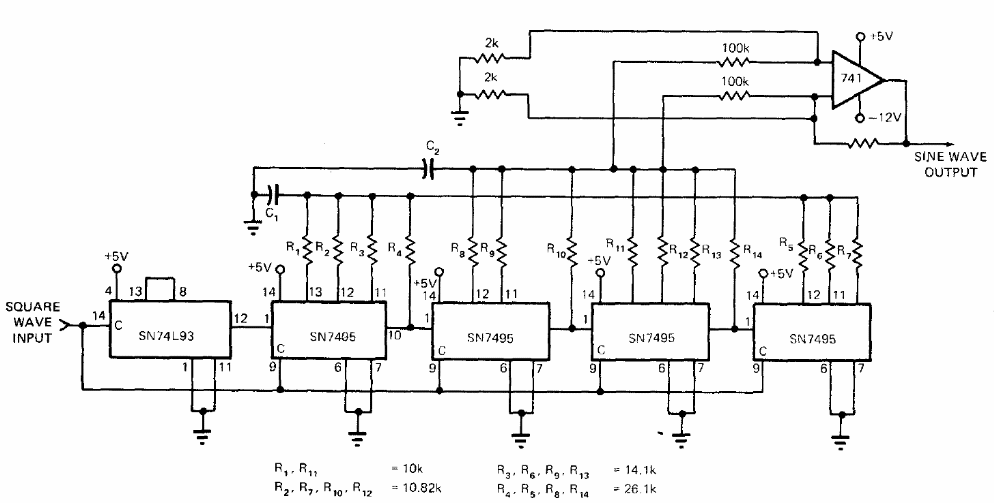

Esta configuração TTL converte um sinal quadrado de entrada de frequência f num sinal senoidal de frequência 1/16 de f. O circuito foi obtido numa documentação de 1972 fazendo uso de tecnologia TTL. O circuito deve ser alimentado com 5 V e o operacional com fonte simétrica.
