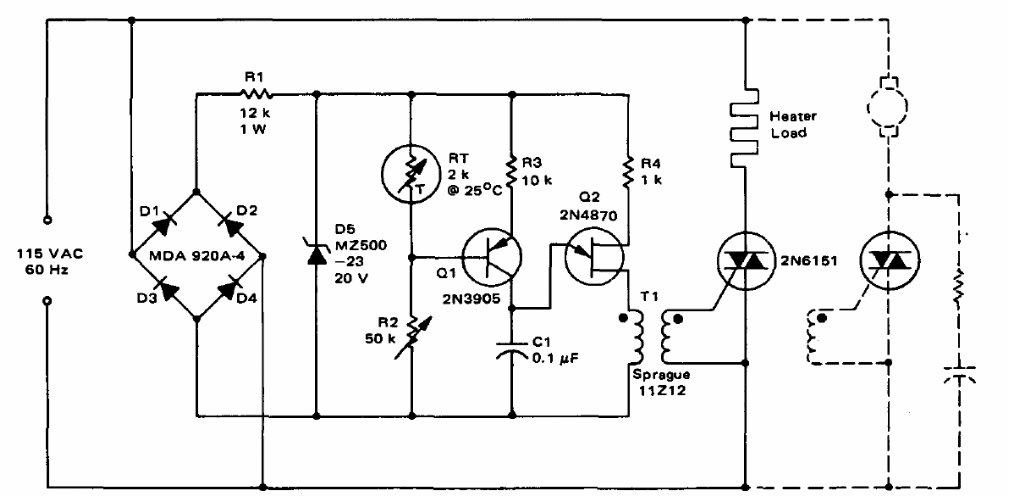

Este controle é do Circuit Applications for the Triac da Motorola de 1971. Os Triacs podem ser equivalentes de acordo com a potência do aquecedor e o transformador de pulsos tem relação de espiras de 1 para 1 nos 3 enrolamentos. O unijunção pode ser o 2N2646 e os diodos da ponte 1N4004 para a rede de 110 V. Para a rede de 220 V use 1N4007 e aumente R1 para 22k x 2 W.
| Clique na imagem para ampliar |
