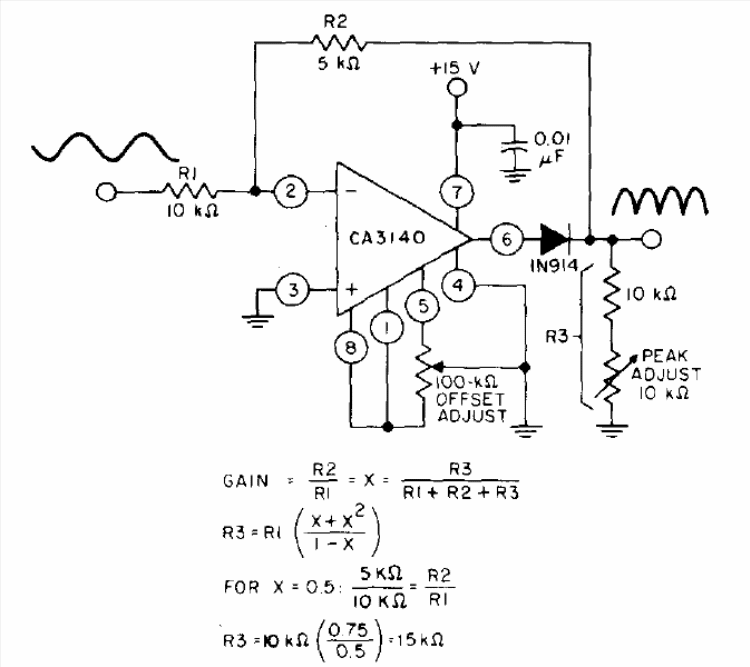

Este circuito é do Manual de Circuitos Integrados Lineares da RCA de 1977. O circuito tem uma faixa passante de -3 dB com 250 kHz e as fórmulas para calcular suas características estão junto ao diagrama.
| Clique na imagem para ampliar |
Este circuito é do Manual de Circuitos Integrados Lineares da RCA de 1977. O circuito tem uma faixa passante de -3 dB com 250 kHz e as fórmulas para calcular suas características estão junto ao diagrama.
