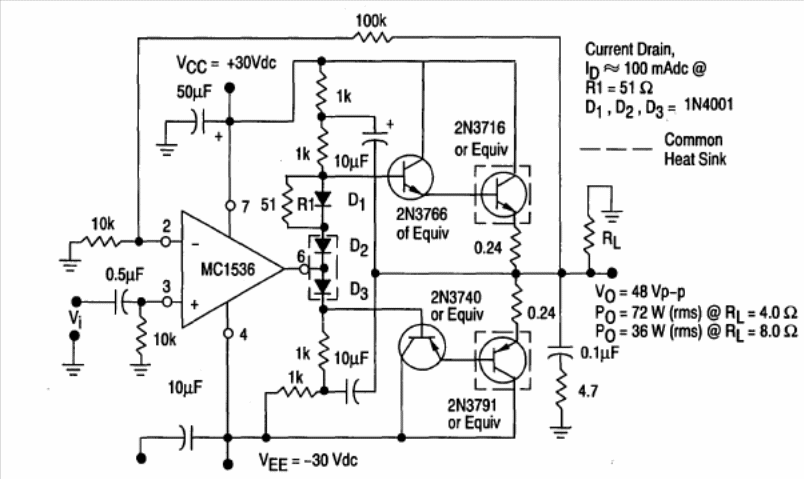

Este circuito, encontrado no Linear Interface ICs da Motorola utiliza o MC1536 como driver de um amplificador de 36 W ou 72 W, com transistores de potência na etapa de saída. Transistores equivalentes podem ser utilizados, devendo ser dotados de excelente dissipador de calor. A fonte é de 30 + 30 V.
| Clique na imagem para ampliar |
