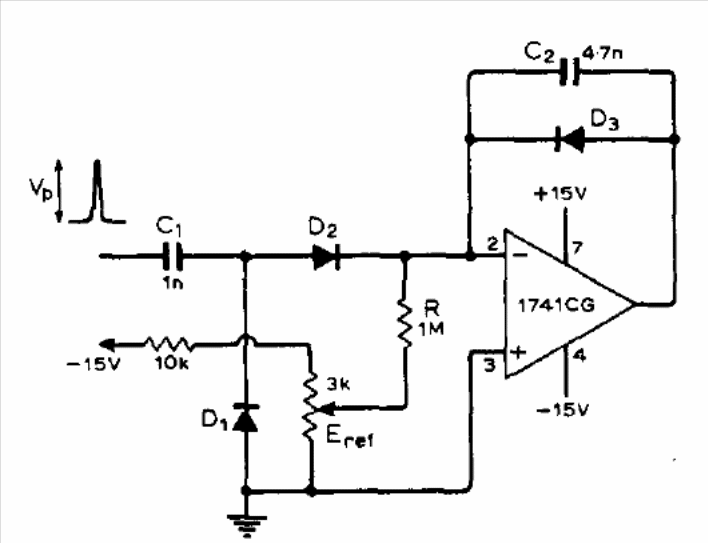

Este circuito foi encontrado numa documentação de 1978. O amplificador operacional é o 741 que deve ter alimentação simétrica. O circuito converte a intensidade do pulso numa saída de tempo correspondente que depende de R e C1.
| Clique na imagem para ampliar |
