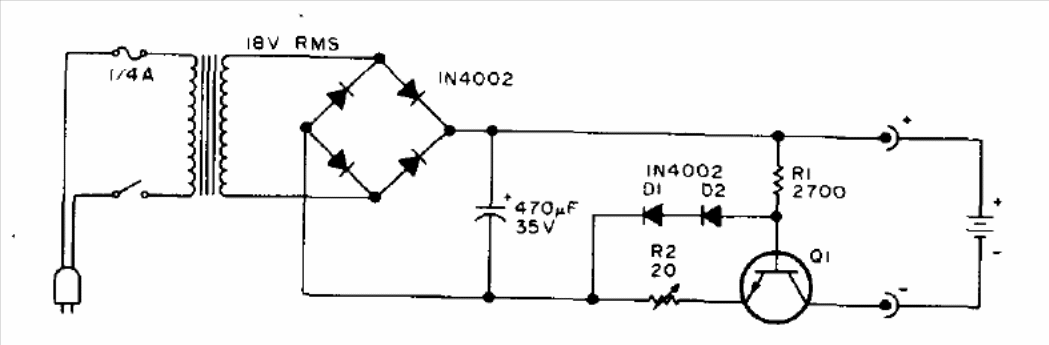

Encontramos este circuito numa antiga documentação americana. Ele se destina a carga de pilhas AA com uma limitação de corrente para 1 ou 2 mA quando as pilhas estão carregadas. Ele pode carregar de 1 a 18 pilhas em série e o ajuste da carga é feito em R2. O transistor pode ser o BD135 ou TIP31.
| Clique na imagem para ampliar |
