Para converter um sinal senoidal num sinal retangular basta utilizar um amplificador operacional de alto-ganho com um circuito de realimentação formado por dois diodos em oposição. As passagens por zero do sinal de entrada comutam o circuito que então gera um sinal bem próximo da forma de onda retangular. A fonte de alimentação deve ser simétrica de 6 a 12 V e amplificadores operacionais equivalentes podem ser utilizados. Na figura 1 temos o circuito do conversor.

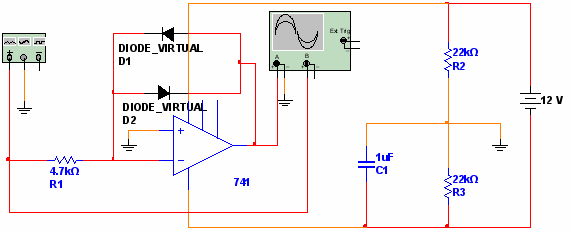

Figura 1 – Circuito do conversor com amplificador operacional.
O circuito pode operar com freqüências até algumas centenas de quilohertz, ou mais, se outro amplificador operacional for utilizado. Na figura 2 temos as formas de onda no circuito, observadas no osciloscópio virtual do Multisim.

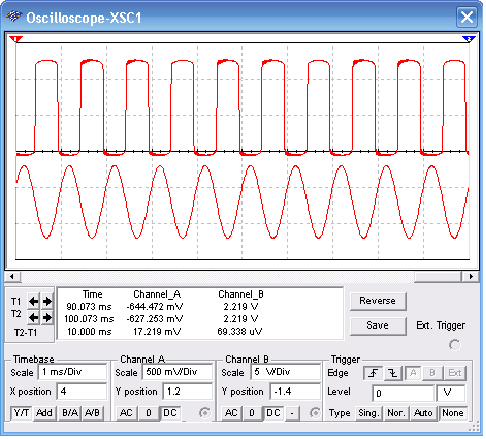

Figura 2 – Formas de onda na entrada e saída do circuito, observadas no osciloscópio do Multisim.
Para os que desejarem utilizar este circuito em projetos virtuais damos a simulação e a netlist para serem baixados clicando aqui.
