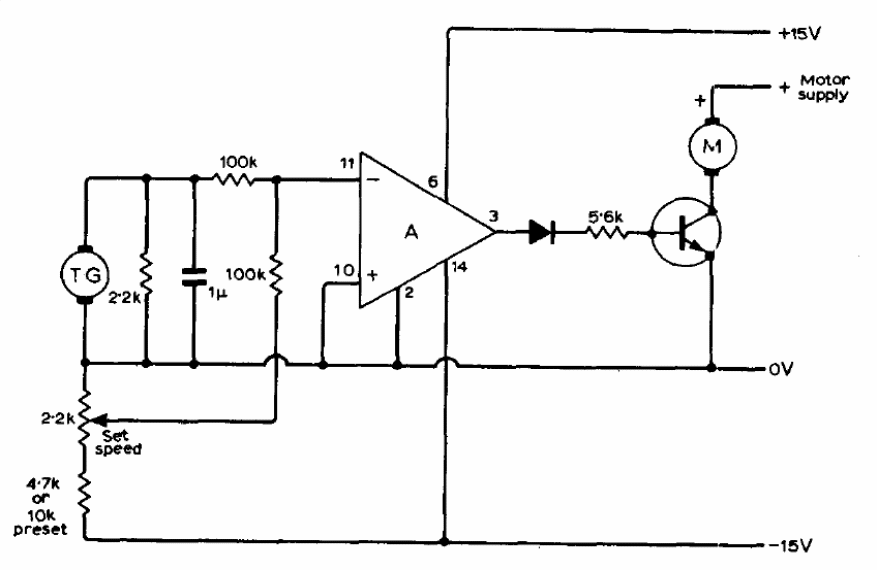

Este circuito de controle foi obtido numa documentação técnica de 1971. O amplificador operacional pode ser o 741 ou equivalente e o transistor o BD135 para motores até 500 mA. A tensão de alimentação do operacional pode ser diferente da tensão do motor. A fonte deve ser simétrica para o amplificador operacional.
| Clique na imagem para ampliar |
