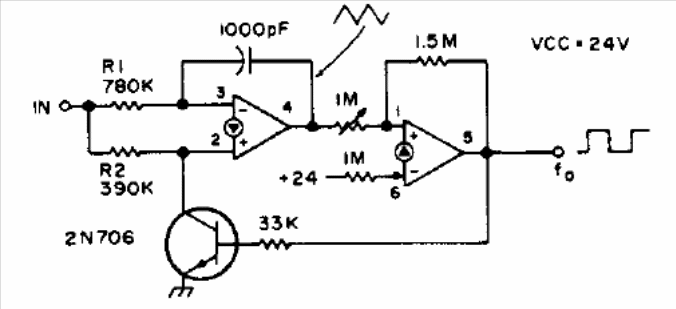

Encontramos este circuito numa publicação para radioamadores de 1976. O amplificador operacional é de transcondutância como o LM3900 e a alimentação deve ser feita com fonte simétrica. O transistor pode ser o 2N2222. Com os componentes indicados o circuito produz 400 Hz com 5 V de entrada.
