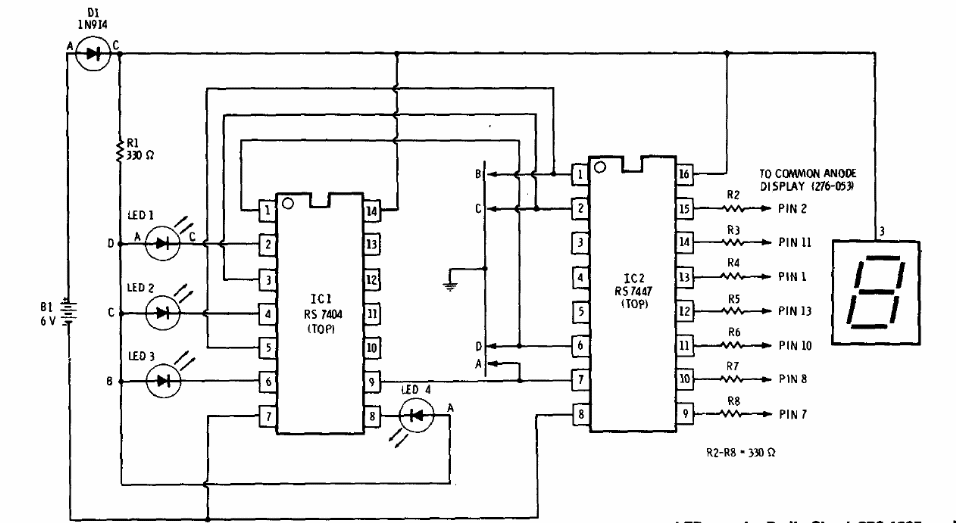

Este circuito decodifica sinais BCD aplicados a entrada fornecendo o dígito corresponde na saída e a indicação do valor binário pelos LEDs. Encontramos esta configuração TTL numa documentação da Radio Shack de 1977. A alimentação deve ser feita com 5 V.
| Clique na imagem para ampliar |
