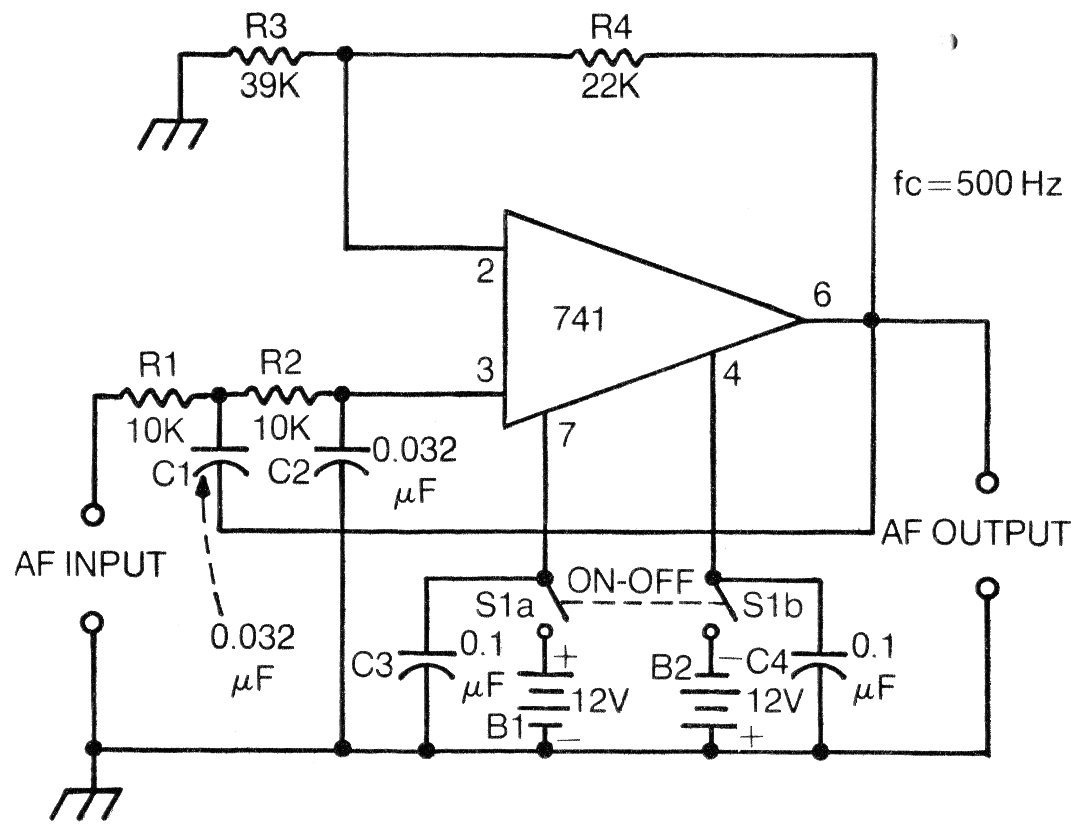

A corrente drenada por este circuito, de uma documentação de 1976, é de 3 mA e a frequência de corte está em torno de 500 Hz. O circuito tem um ganho de 12 dB. Os componentes da rede de entrada podem ser alterados para se obter outros ganhos e outras frequências de corte. Veja na seção de matemática do site do autor como fazer isso. O circuito é alimentado por fonte simétrica de 12 V, mas também pode operar com tensões menores, a partir de 6 V.
| Clique na imagem para ampliar |
