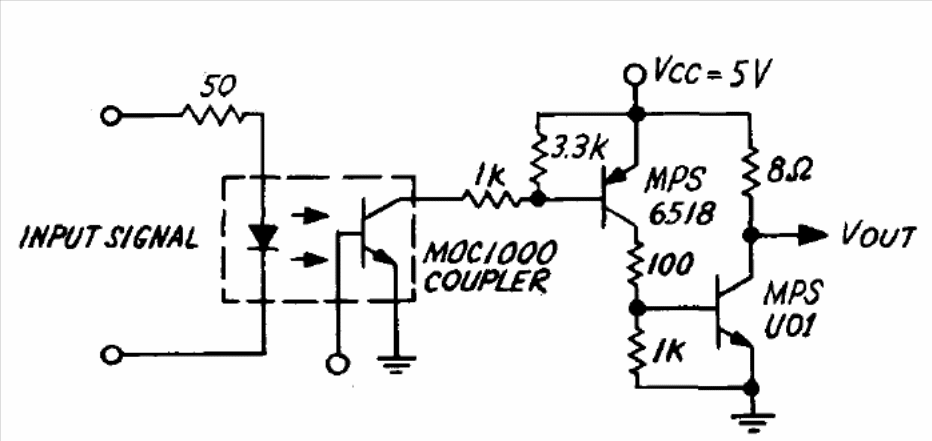

Este amplificador de pulsos com isolador óptico é de um manual Motorola de 1973. Os transistores podem ser equivalentes como o BC548 e BC558 e o isolador óptico praticamente qualquer tipo que use um foto-transistor. O circuito tem saída compatível com lógica TTL.
| Clique na imagem para ampliar |
