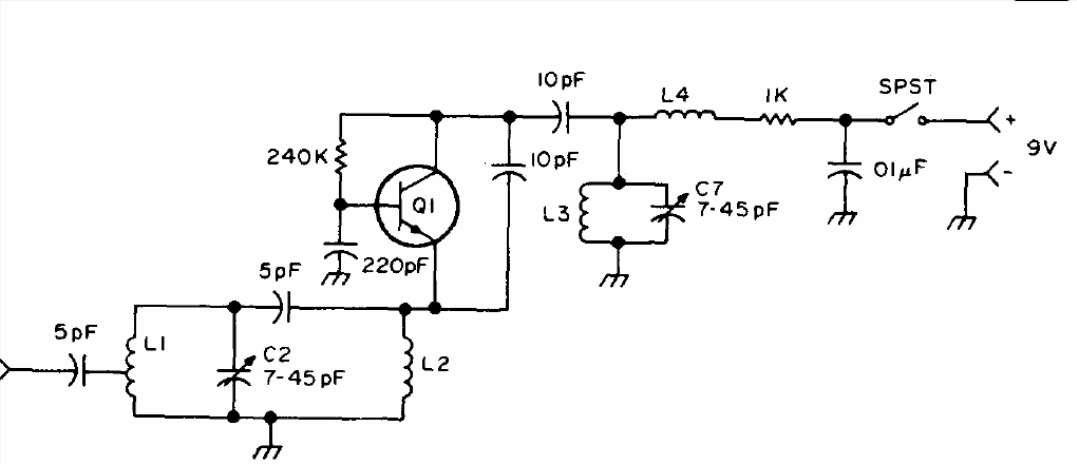

Com este circuito, obtido de uma publicação americana para radioamadores de 1976, é possível receber sinais da faixa de VHF de 150 a 220 MHz num receptor AM comum. O circuito sintonizado L3/C7 deve ser ajustado para uma frequência livre de AM e colocado junto ao receptor. L2 e L4 são choques de 100 uH e L1 deve ter 2 + 2 espiras de fio 28 em forma de 0,5 cm sem núcleo. O circuito tem baixo consumo podendo ser alimentado por bateria.
| Clique na imagem para ampliar |
