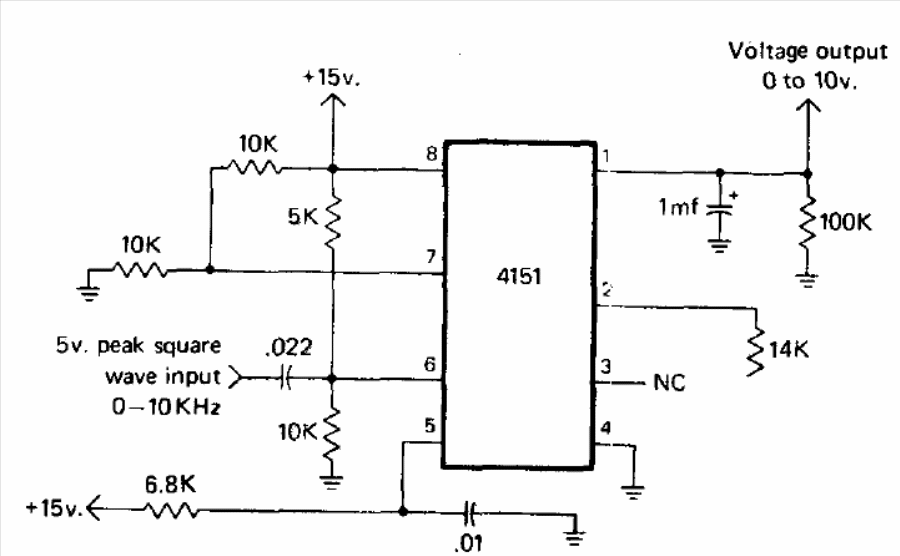

Este circuito de conversor frequência x tensão foi encontrado numa publicação técnica americana de 1977. O circuito pode ser usado nujm frequencímetro linear ou ainda em instrumentação. A alimentação deve ser feita com tensão de 15 V e a tensão de entrada deve ser um pico de 5 V e ser retangular.
| Clique na imagem para ampliar |
