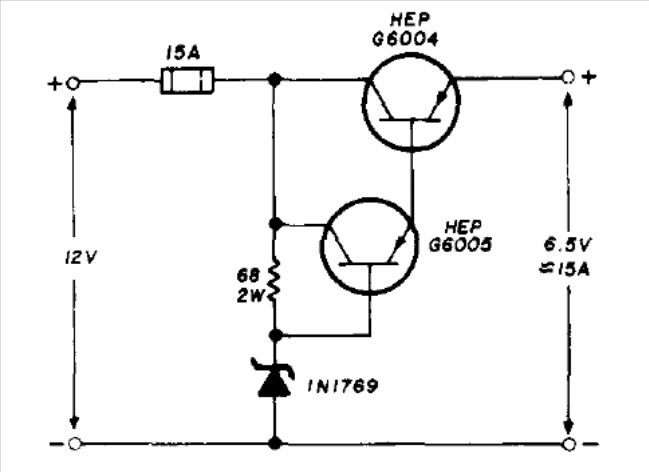

Com o transistor original deste circuito de 1976, a corrente máxima da carga é de 15 A, mas podemos ter correntes menores, da ordem de 5 A, com o 2N3055. O transistor de potência maior deve ser dotado de radiador de calor e o zener é de 6,8 V. O transistor menor HEPG6005 pode ser o TIP31.
| Clique na imagem para ampliar |
