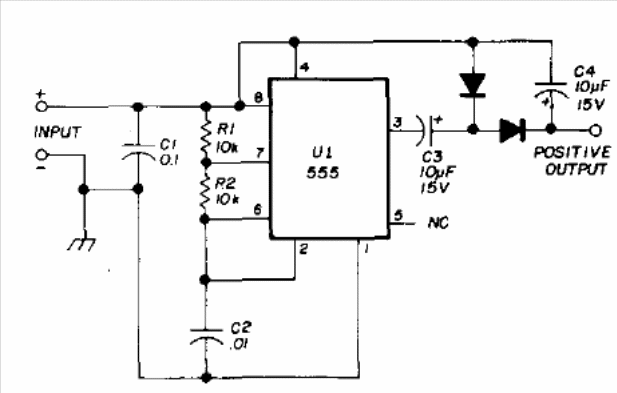

Este conversor DC/DC chaveado opera numa frequência de 6 kHz e sua saída é de algumas dezenas de miliampères apenas. Os diodos podem ser os 1N4148. Saída é de 20,4 V com 10 mA de corrente de saída e cai para 17,7 V com uma corrente de 50 mA. O circuito é de uma documentação de 1975.
