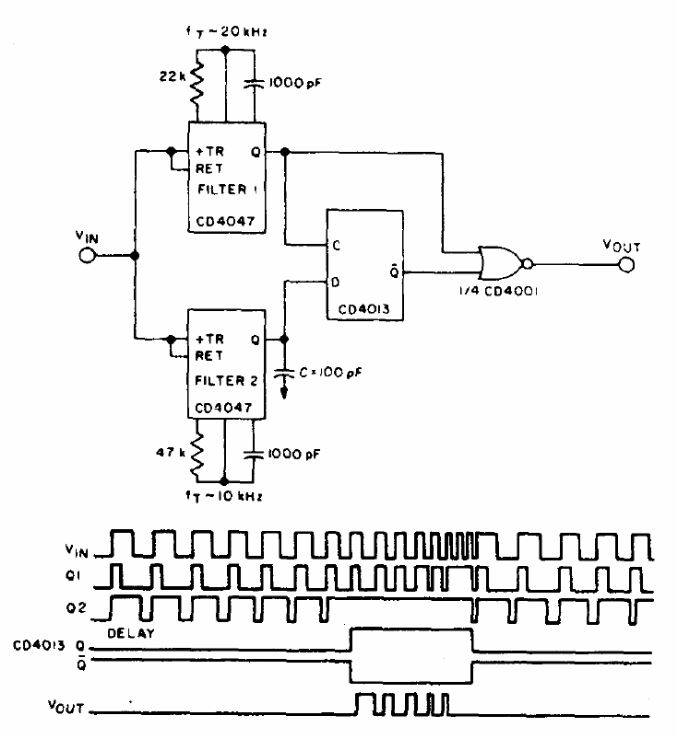

Este circuito foi obtido no manual CMOS da RCA de 1977. O circuito tem as frequências determinadas pelas redes RC nos circuitos integrados 4047. Veja no datasheet como fazer a conexão. O diagrama de tempos para os sinais é dado abaixo do diagrama. A alimentação é CMOS podendo ficar entre 5 e 12 V.
| Clique na imagem para ampliar |
