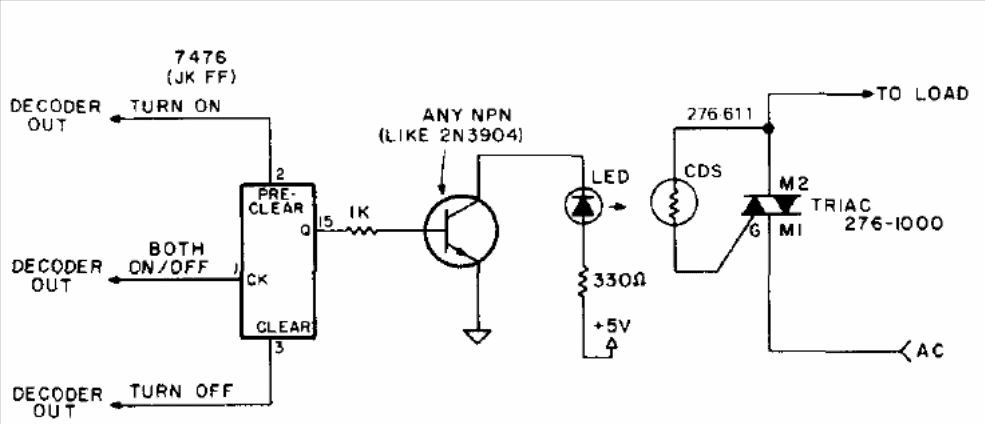

Encontramos este circuito numa documentação americana de 1977. Nele temos o modo de se usar um acoplador óptico para controlar um triac a partir de sinais TTL. O triac pode ser de tipo mais moderno da série TIC e o integrado TTL deve ser alimentado com 5 V. O circuito de alta tensão é isolado do circuito TTL.
| Clique na imagem para ampliar |
