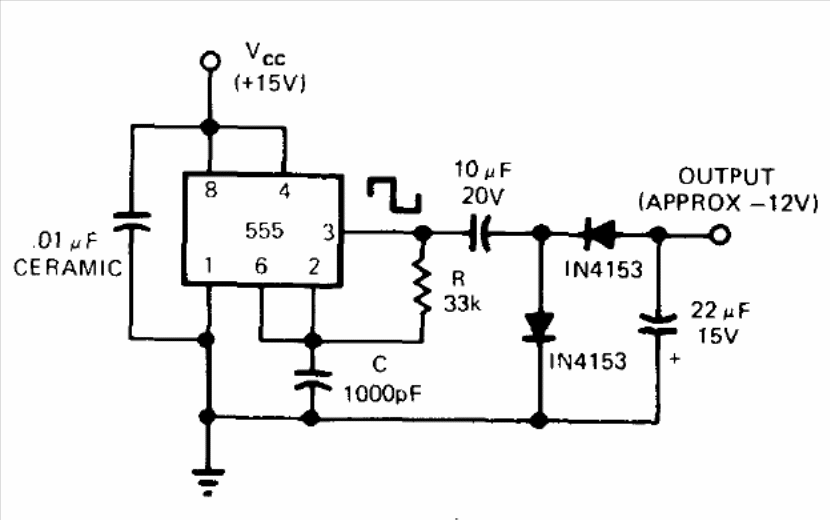

Este circuito destina-se a obtenção de uma tensão negativa a partir de alimentação positiva para polarização de circuitos. A frequência de operação é de 20 kHz e a corrente máxima de saída é da ordem de algumas dezenas de miliampères.
| Clique na imagem para ampliar |
