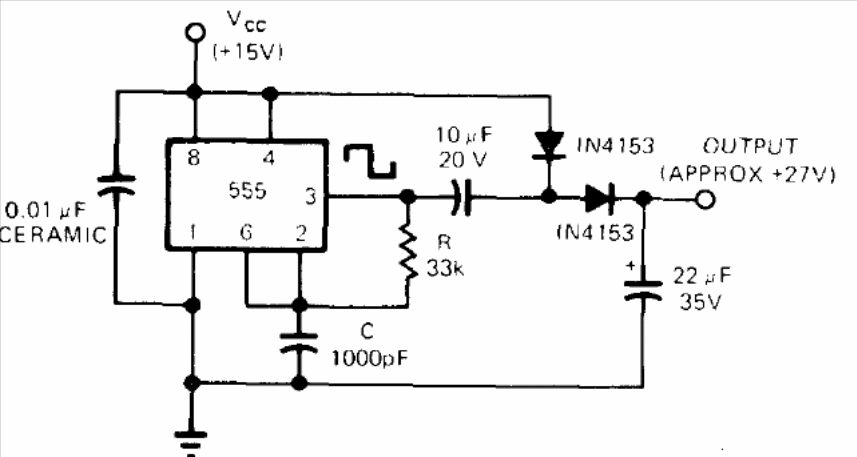

Este circuito é um conversor DC/DC chaveado que converte +15 V e +27 V com uma corrente máxima da ordem de 80 mA. O circuito é de uma publicação de 1973, e os diodos podem ser os 1N4148. O circuito opera numa frequência de 20 kHz.
| Clique na imagem para ampliar |
