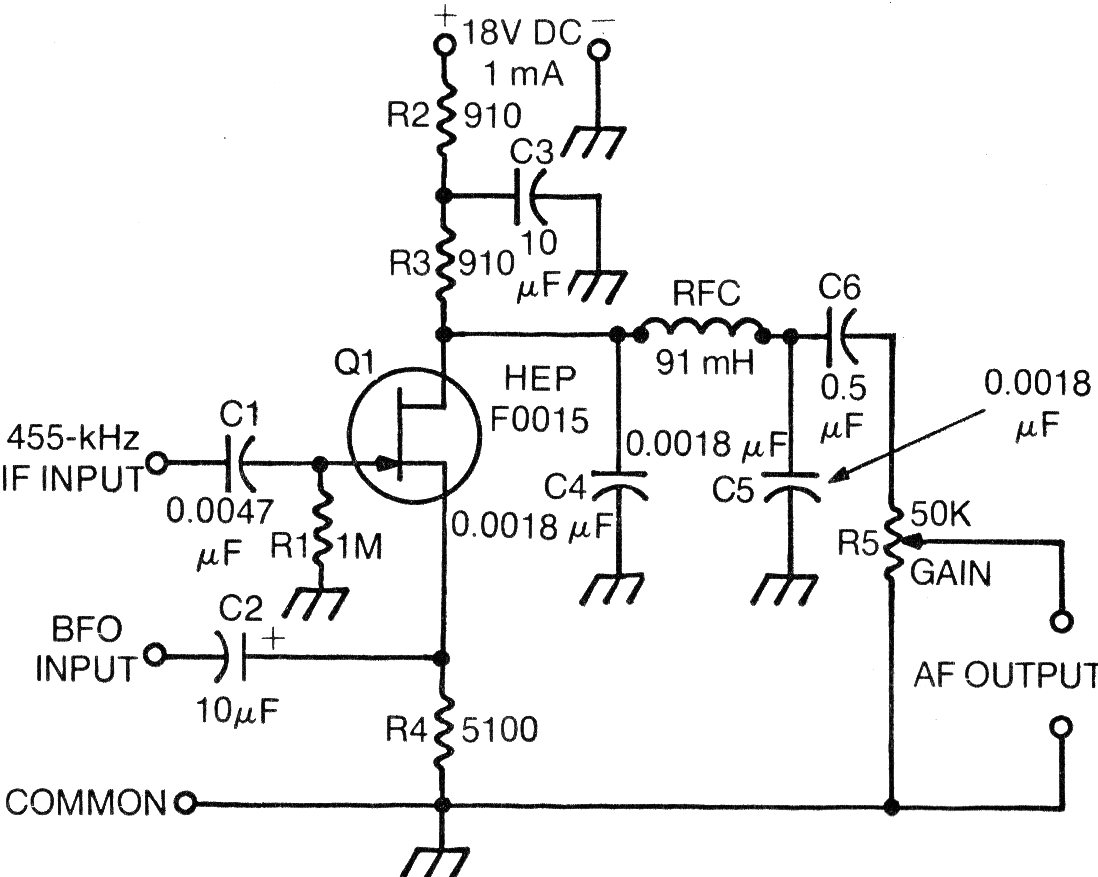

Este circuito é de uma documentação de 1976, mas pode ser montado com transistores mais modernos como o BF245 e MPF106. O circuito tem um consumo de apenas 1 mA. Sua aplicação é na recepção de sinais de SSB (BLU) fornecendo uma saída de áudio diretamente para um amplificador. O circuito é ligado diretamente à FI e à saída de um gerador de frequência de batimento (BFO).
| Clique na imagem para ampliar |
