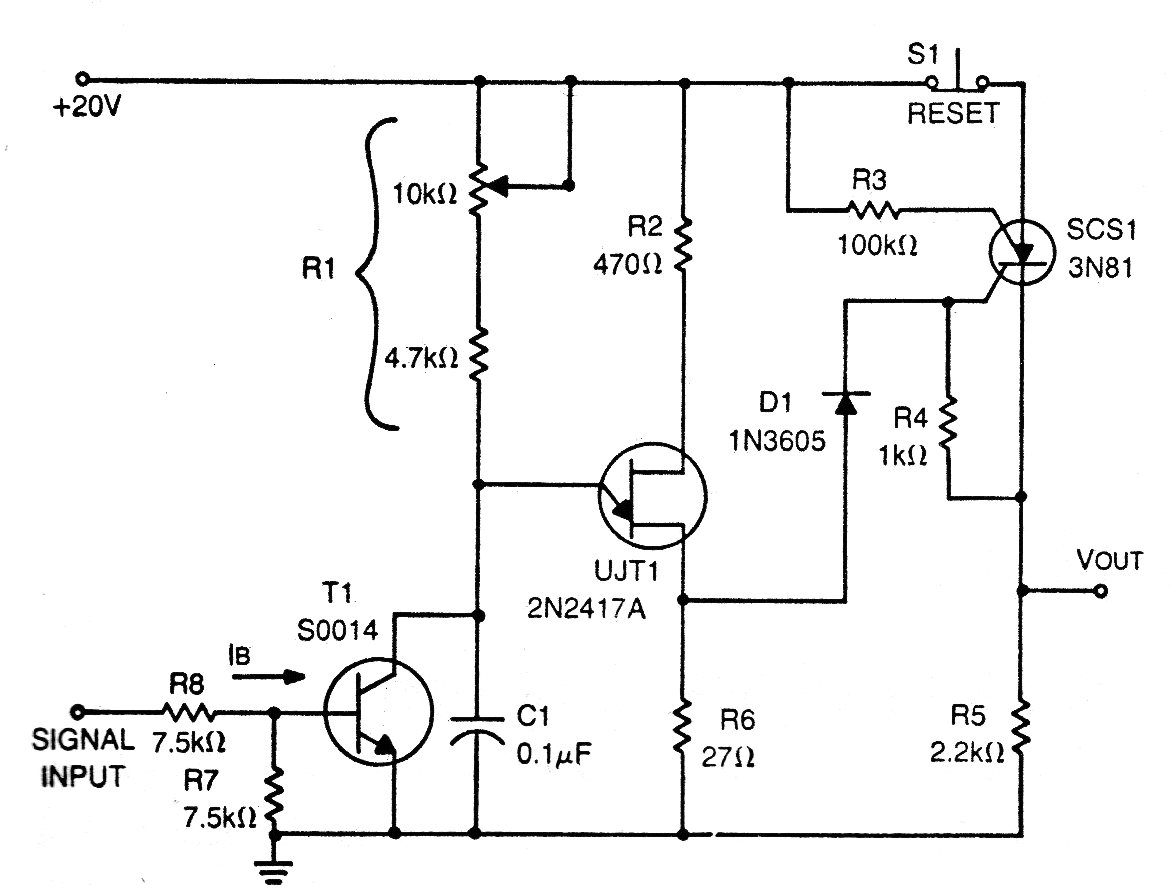

Encontramos este circuito numa publicação técnica americana dos anos 70. O circuito pode ser montado com componentes mais modernos como o 2N2646 para o unijunção, BC548 para T1 e um SCR comum, sem a necessidade de R3 no circuito, como o TIC106. O circuito dispara fornecendo uma tensão de saída quando um sinal desaparece da entrada. O ajuste do ponto de disparo é feito em R1. A tensão de alimentação não é crítica podendo se alterado em função dos componentes usados.
