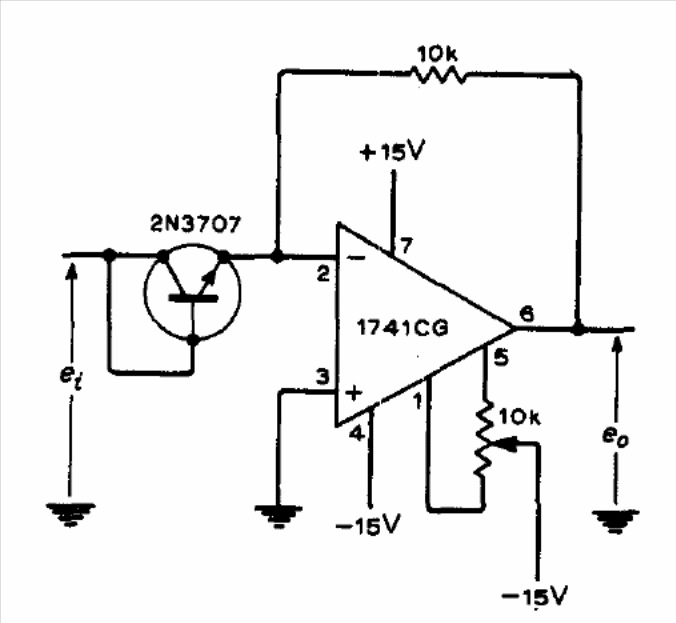

Este circuito é de uma publicação americana de 1974. Nele temos a conversão da tensão de entrada a um valor que corresponde o antilog de sua amplitude. O transistor pode ser o BC548 e a fonte de alimentação deve ser simétrica. Outros amplificadores operacionais podem ser experimentados.
| Clique na imagem para ampliar |
