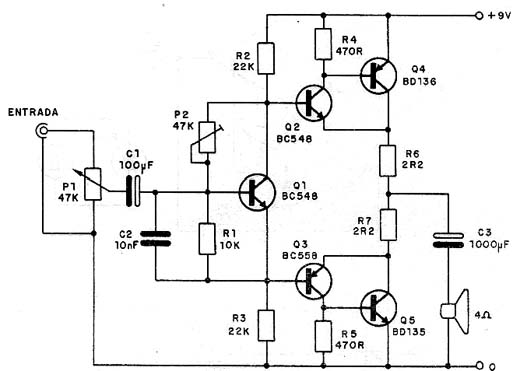

Este excelente amplificador transistorizado fornece uma potência de 2 a 4 W de saída com alimentação de 9 V, que deve ser fornecida por fonte de pelo menos 500 mA. P2 deve ser ajustado para uma corrente de repouso (sem sinal) de 50 mA. P1 é o controle de volume. Os transistores de média potência BD135 e BD136 devem ser montados em radiadores de calor. O amplificador oferece excelente ganho e qualidade de som, podendo ser usado em intercomunicadores, porteiros eletrônicos ou outras aplicações de som de baixa potência. Mais informações sobre cálculos deste tipo de circuito e sobre os componentes usados podem ser encontradas no site.
Amplificador transistorizado de média potência
