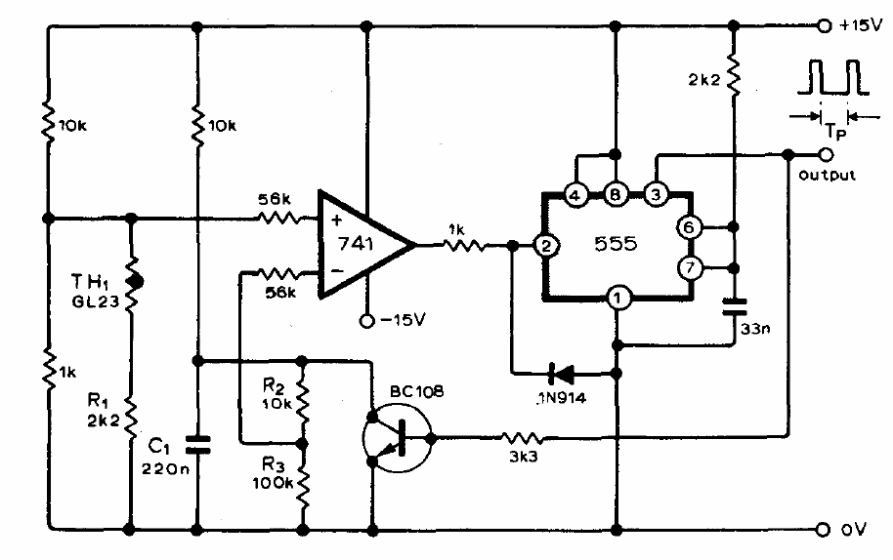

Este circuito foi obtido numa documentação técnica de 1977. O sensor é um termistor de10k a 50k e o transistor pode ser um BC548. O circuito converte a temperatura do sensor na largura do pulso. A variação é de aproximadamente 25 us por grau com o sensor original. A largura máxima é de 650 us. Os componentes podem ser alterados para outras frequências e duração de pulsos.
| Clique na imagem para ampliar |
