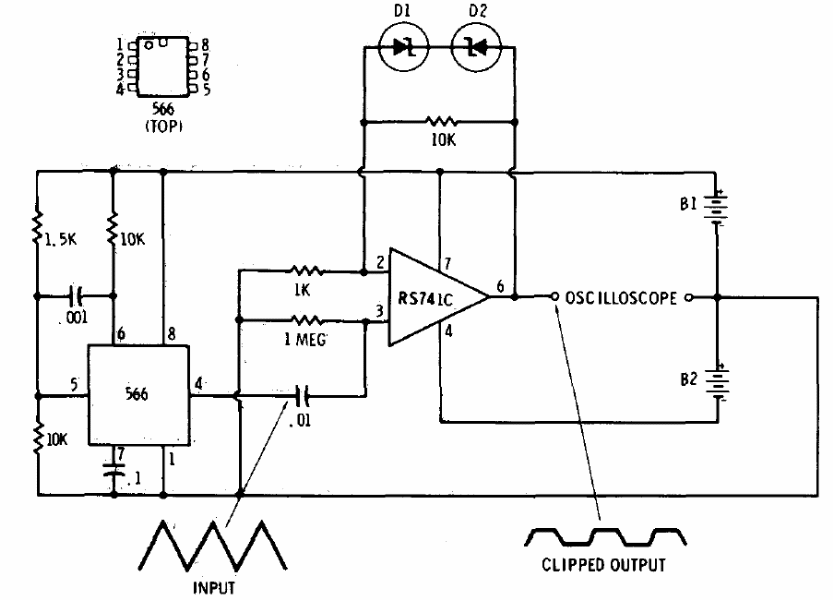

Este circuito corta um sinal retangular obtendo-se com isso um sinal trapezoidal. O circuito é de um manual da Radio Shack de 1977. Os diodos zener na realimentação do 741 determinam o ponto de clipagem ou corte do circuito. A fonte simétrica pode ser formada por duas baterias de 6 ou 9 V. Pode também ser usada fonte. A frequência depende do 555.
