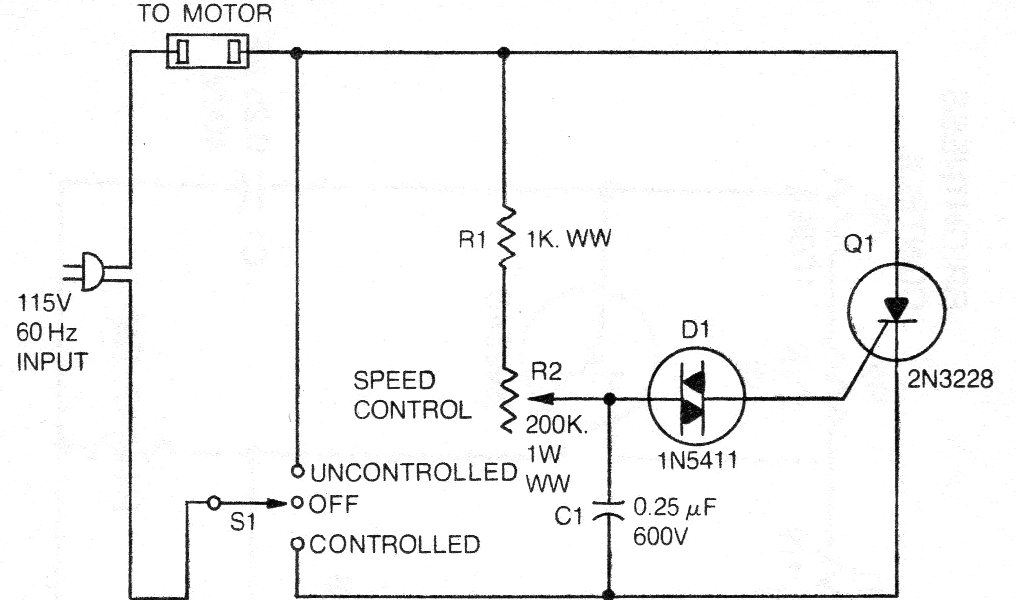

Este circuito é de uma documentação da RCA de 1976. O circuito usa um SCR que já não é mais comum, mas pode ser substituído pelos da série TIC com corrente de acordo com o motor controlado. O SCR deve ser dotado de radiador de calor, o diac pode ser de qualquer tipo e com componentes apropriados o circuito funciona também na rede de 220 V. O controle é de meia onda. O potenciômetro pode ser de 220 k que é o valor comercial atual mais comum.
| Clique na imagem para ampliar |
