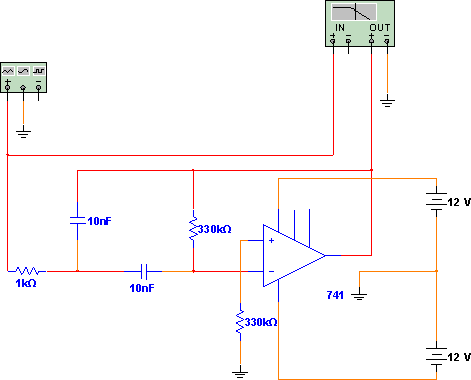

O circuito de filtro apresentado deixa passar os sinais de 1 kHz , dificultando a passagem de sinais de frequências diferentes. A base é um amplificador operacional 741 alimentado por fonte simétrica, mas o mesmo circuito pode ser utilizado com outros amplificadores operacionais. Os capacitores e os resistores da rede de entrada determinam a frequência de sintonia deste filtro. Veja na nossa seção de matemática para eletrônica como calcular este tipo de filtro. O circuito completo para 1 kHz é mostrado na figura abaixo.
![Fiultro e 1 kHz Fiultro e 1 kHz](/images/stories/circuitos/ne0139_01.gif)
Fiultro e 1 kHz

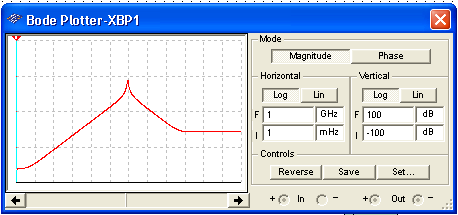

A resposta de frequência obtida num Plotter de Bode é mostrada na figura abaixo. Observe que a seletividade deste circuito não é das maiores.
![Resposta da frequencia obtida. Resposta da frequencia obtida.](/images/stories/circuitos/ne0139_02.png)
Resposta da frequencia obtida.
Download da Simulação e Netlist.
