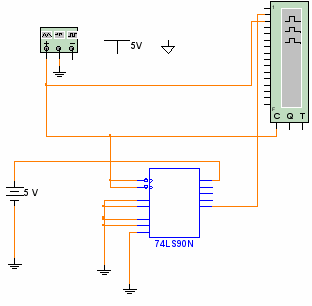

O circuito mostrado divide a freqüência de um sinal retangular por 5. O sinal deve ser compatível TTL e a alimentação feita com uma tensão de 5 V. A freqüência máxima, da ordem de algumas dezenas de megahertz, depende da família do TTL utilizado. Na figura 1 temos o diagrama, lembrando que o pino 7 corresponde ao terra e o 14 ao positivo da alimentação e que as posições estão na ordem na figura.
Figura 1 – Diagrama do divisor.

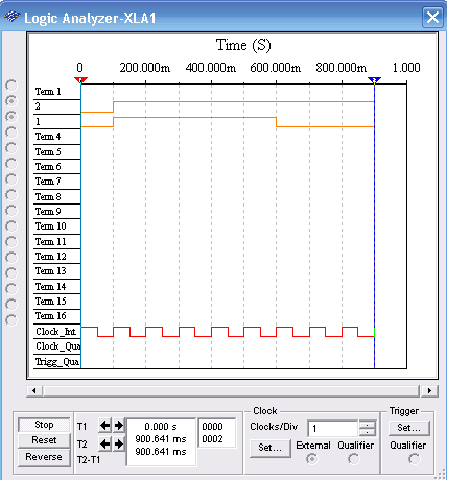

A forma do sinal obtido pode ser visualizada no analisador lógico do Multisim, conforme mostra a figura 2.
Figura 2 – Forma do sinal do circuito
O leitor pode baixa a simulação e a netlist para trabalhar com o circuito clicando aqui.
