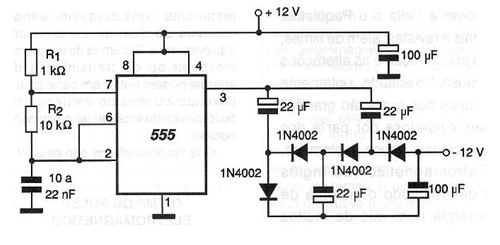

Na figura temos um conversor que gera uma tensão negativa a partir de uma fonte positiva de tensão. A corrente disponível na saída desta fonte é da ordem de apenas alguns microampères, mas ela pode ser utilizada em circuitos de polarização, o que pode ser importante em determinadas aplicações que envolvam amplificadores operacionais com fonte simétrica operando em regime de muito baixa potência. O circuito opera como um oscilador cuja frequência depende do capacitor ligado aos pinos 6/2 e tem na saída um triplicador de tensão invertido de modo a gerar tensões negativas. Observamos que o valor de -12 V gerado é "em aberto", ou seja, sem carga e que o circuito não tem regulagem. Uma regulagem pode ser implementada realimentando-se o circuito com a própria tensão de saída. O circuito também funciona com outras tensões de entrada, na faixa dos 5 aos 15 V, sem problemas.
