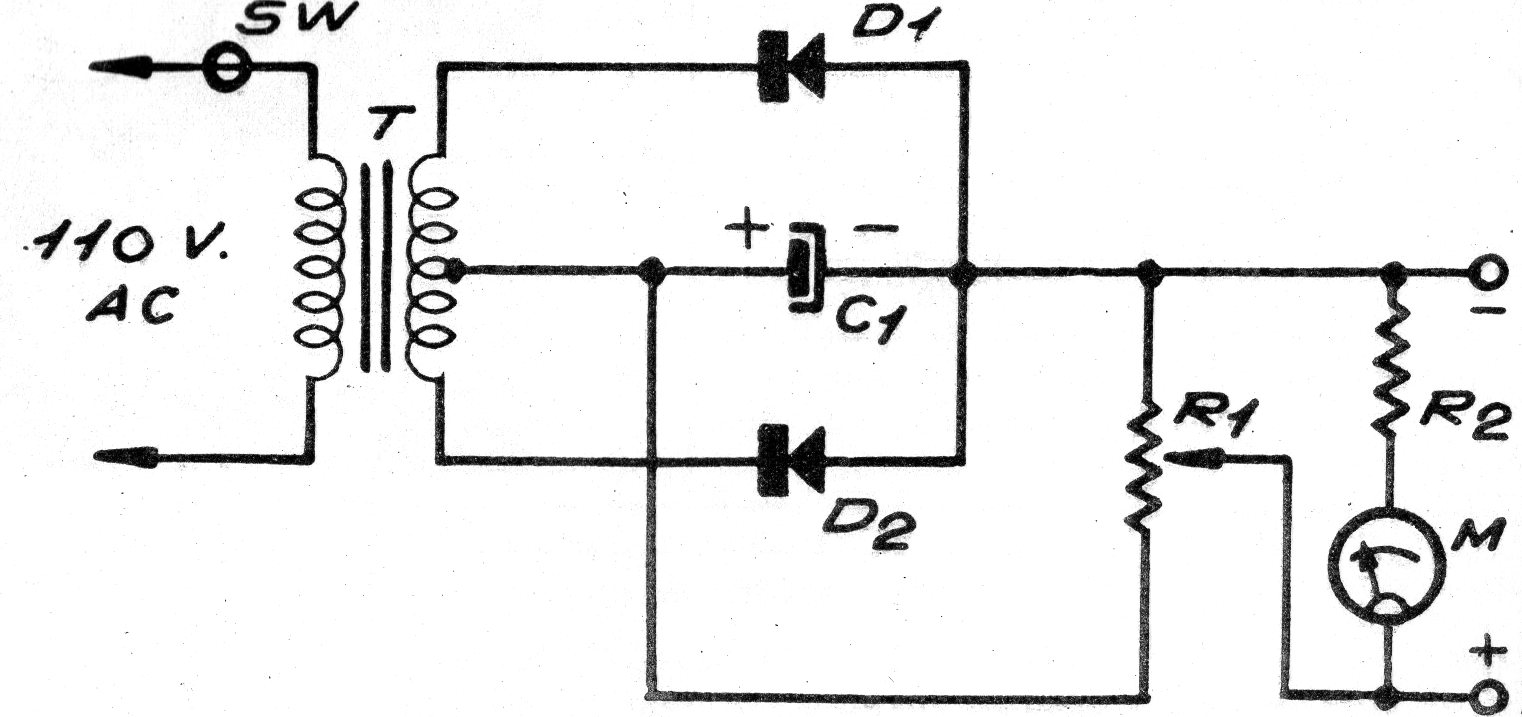

O transformador deste circuito é de 6 ou 9 V e os diodos 1N4002. O capacitor de filtro é de 2 200 uF e R1 de 1 k ohms de fio ajusta a tensão de saída. R2 é de 1k e o instrumento é um miliamperímetro que deve ser ajustado em termos de tensão. Pode-se usar o multímetro para ajuste da tensão. A corrente do transformador pode ser de 100 mA ou maior.
