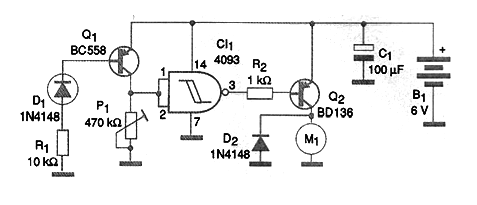

Analisando o circuito mostrado na figura vemos que a diferença em relação aos demais está no uso de um transistor PNP para amplificar a corrente do elemento sensor. Quando a temperatura sobe, aumenta a corrente de base do transistor e com isso sua resistência diminui. o resultado é o aumento da tensão na entrada da porta inversora 4093. Quando um valor suficientemente alto para a comutação for alcançado, a saída vai ao nível baixo e com isso o transistor q2 é polarizado no sentido de conduzir a corrente. Nessas condições o motor é alimentado, proporcionando a ventilação desejada para o sistema. Novamente, usamos um transistor para 500 mA, mas transistores de maiores correntes podem ser usados.O ajuste do ponto de disparo é feito no trimpot P1. O sensor pode ser qualquer diodo comum de uso geral. Observe o leitor que em todos os circuitos sempre usamos um resistor de 10 k ohms em série com o diodo sensor. Esse componente evita que, em caso de uma inversão acidental do diodo na hora da montagem, ele fique polarizado no sentido direto sem qualquer limitação de corrente. Isso causaria uma corrente de curto-circuito intensa que, atravessando o transistor, causaria sua queima.
