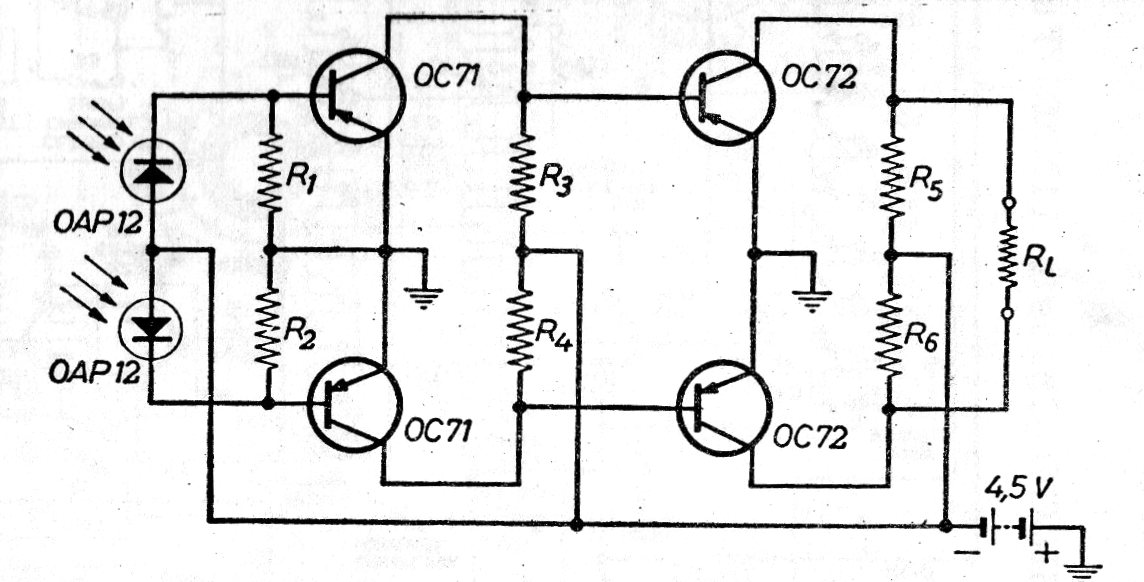

Este circuito, de uma publicação dos anos 1970, pode comparar a intensidade de duas fontes de luz, usando para esta finalidade dois detectores separados. O circuito pode ser montado com transistores atuais como os BC558 e os sensores podem ser foto-diodos de qualquer tipo a indicação pode ser feita por um multímetro comum na escala de tensões ligado em LR ou ainda uma pequena lâmpada de 20 mA. A alimentação também pode ser feita com 6 V
Material:
R1, R2 – 47k
R3, R4 – 2k2
T5. R6 – 180 R
| Clique na imagem para ampliar |
