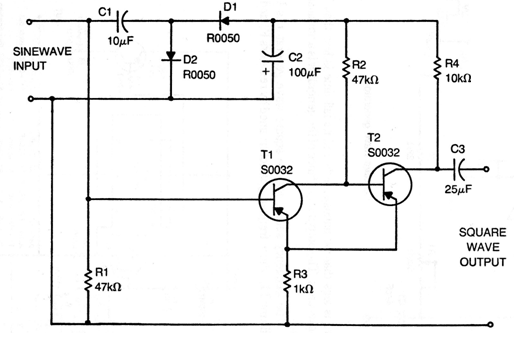

Encontramos este circuito numa documentação técnica dos anos 70. Ele converte sinais senoidais de baixa frequência em sinais retangulares da mesma frequência. Os transistores podem ser os BC548 e os diodos são de uso geral como os 1N4002 ou 1N4004. A alimentação do circuito é a própria tensão do sinal senoidal convertido que deve ser de 5 a 12 V de amplitude. O circuito consiste num disparador de Schmitt.
