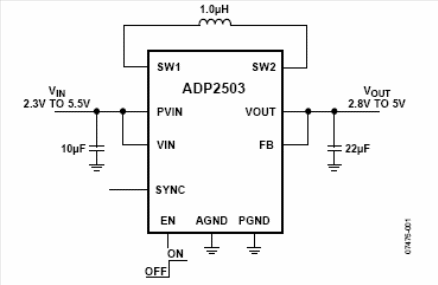

O conversor DC-DC tipo Buck (abaixador de tensão) mostrado na figura 11 é sugerido pela Analog Devices (www.analog.com) utilizando dois novos componentes da empresa. O primeiro é o ADP2503 para 600 mA e o segundo o ADP2504 para 1000 mA. A freqüência de chaveamento é de 2,5 MHz e o invólucro utilizado tem apenas 1 mm de altura. As tensões de entrada podem ficar na faixa de 2,3 V a 5,5 V e as tensões de saída fixas, podem ser escolhidas na faixa de 2,8 a 5,0 V. O dispositivo utilizado tem ainda compensação interna, soft-start, proteção contra sobretemperatura e curto-circuito além de uma chave de subtensão. A corrente quiescente é de apenas 38 uA e o único componente externo exigido é um choque de 1 uH.
