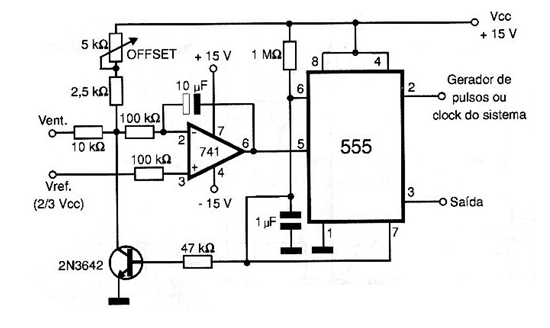

O circuito mostrado na figura converte uma tensão de entrada em pulsos de duração proporcional. Uma precisão melhor do que 1% na conversão pode ser conseguida graças ao sistema de realimentação com um transistor. Observe que o circuito necessita de uma fonte de alimentação simétrica para o amplificador operacional. Uma característica importante do circuito é que a duração do pulso se altera com a tensão, mas a frequência se mantém estável não modificando o que pode ser uma característica exigida para muitas aplicações práticas. A faixa de duração de pulsos e, portanto de frequência depende dos componentes ligados ao pino 6 e 7 do circuito integrado 555. O transistor pode ser o BC548.
