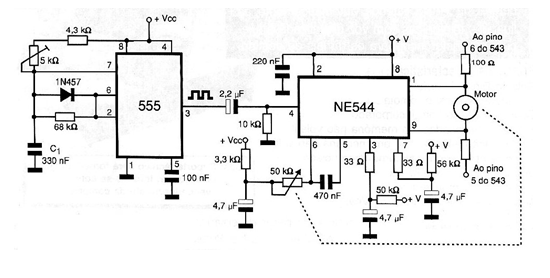

O circuito mostrado na figura 8 possibilita o controle de um servomotor a partir de um oscilador remoto usando um 555. Além do circuito integrado 555 o circuito utiliza um NE544 que é um amplificador para controle de servo que já possui as etapas de potência para este tipo de aplicação. Observe que o servo usado tem um potenciômetro de realimentação de 50k ohms que determina a sua posição. Desta forma, a tensão gerada pelo 555 que é função de sua frequência vai ser comparada com a tensão dada pela posição do potenciômetro de realimentação determinando assim sua posição de parada. Em outras palavras, neste circuito a posição do servo depende da frequência do oscilador formado pelo 555. O NE544 não é um componente fácil de obter.
