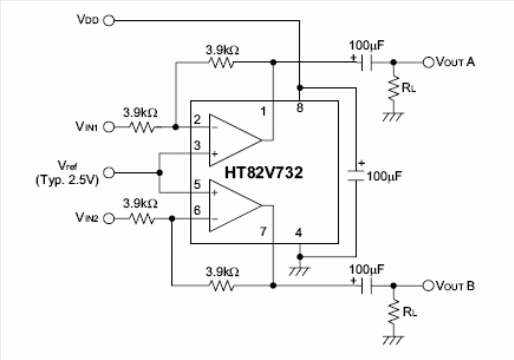

Na figura temos um amplificador de áudio indicado para aplicações portáteis tanto na versão mono como estéreo (BTL). O diagrama mostrado é para a versão estéreo, mas na documentação original da Holtek que fabrica o HT82V732, circuito integrado utilizado no projeto, pode ser encontrada a aplicação em ponte. O circuito integrado é fornecido em invólucro SOP de 8 pinos. A faixa passante é de 20 kHz e o ganho sem realimentação é de 70 dB.
