Cada vez mais os supercapacitores estão sendo utilizados como fontes suplementares de energia em diversas aplicações. No entanto, estes capacitores, cujas capacitâncias são medidas em Farads, precisam de circuitos especiais. A Linear Technologies apresenta um circuito interessante que poder fornecer uma corrente de carga de 150 mA a partir de tensões de entrada de 2,8 a 5,5 V. Este circuito carrega o capacitor com freqüência constante e tem o recurso da recarga automática. O circuito apresentado na figura é para a carga de um capacitor de 1,1 F.

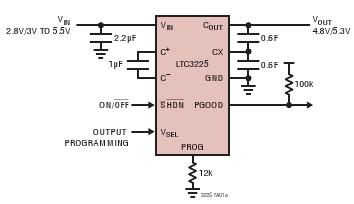

Circuito de carga para um capacitor até 1,1 F.
A curva de carga para o capacitor indicado é mostrada na figura 4.

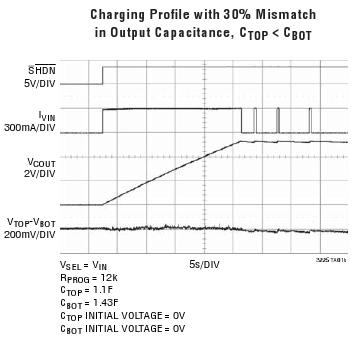

Curva de carga para uma tensão inicial de 0 V, e uma tensão de carga final de 5,5 V. O gráfico tem escala de 2 V por divisão vertical e 5 segundos por divisão na horizontal.
