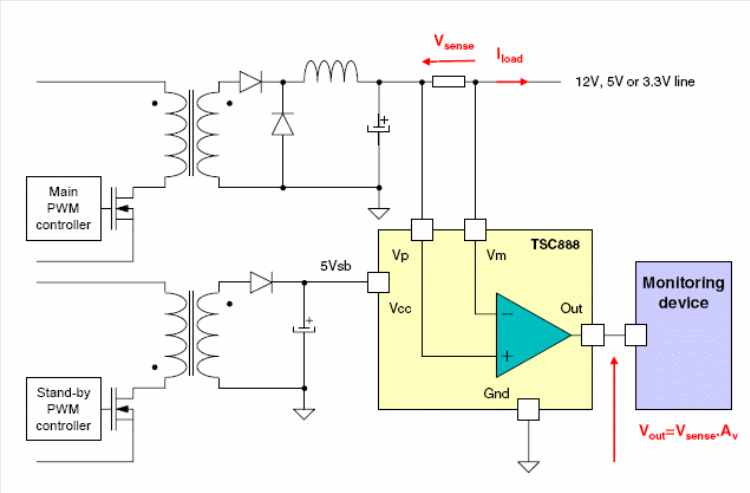

Os sensores de corrente do tipo High-Side (lado alto) são circuitos que monitoram a corrente drenada por uma carga ligados em série com sua alimentação positiva. Estes circuitos podem ser utilizados para fornecer o sinal PWM de controle de velocidade ou ainda para o acionamento de dispositivos de proteção. Na figura 1 temos um circuito deste tipo baseado no TSC888, um amplificador de sensoriamento da corrente da ST Microelectronics (www.st.com). Este circuito opera com uma faixa de tensões em modo comum de 4 a 24 V e tem um consumo de corrente muito baixo, de 1 mA no máximo. O ganho interno é fixado internamente podendo ser de 20 V/V, 50 V/V ou 100 V/V. O sinal de saída tem por referência o terra do circuito, o componente TSC888 pode ser obtido em invólucro SOT23-5 de 5 pinos. Uma característica interessante deste circuito é a possibilidade de sensoriar tensões muito maiores do que o Vcc do circuito integrado. De fato, o TSC888 pode ser alimentado por 5 V e monitorar tensões de 3,3 V, 5 V e 12 V.
