O circuito apresentado na figura 1 utiliza o ST8R00 da ST Microelectronics que consiste num conversor elevador de tensão de 1 A. O conversor de 1 A consome apenas 500 uA e pode fornecer tensões de saída ajustáveis de 6 V a 12 V a partir de tensões de entrada de 4 a 6 V. O circuito integrado ST8R00 é fornecido em invólucro DFN8 de 4 x 4 mm e possui como características adicionais a tensão de ripple muito baixa, apenas 5 mV 9tip), e exige poucos componentes externos. A precisão da tensão de saída é de +/-2%. A tensão de saída é determinada pelo divisor resistivo formado por R1 e R2.A eficiência do circuito chega aos 90%. A operação PWM é feita numa freqüência de 1,2 MHz.

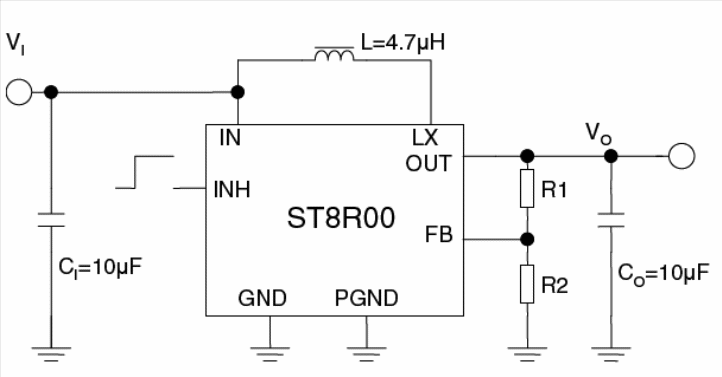

Figura 1 - Circuito conversor DC-DC de 1 A para saídas de 6 V a 12 V. | Clique na imagem para ampliar |
