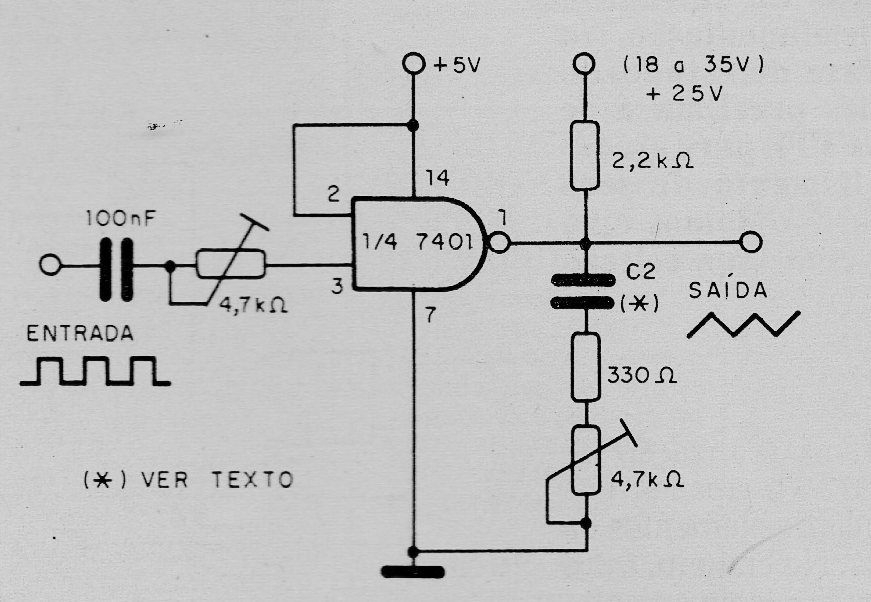

Este circuito converte sinais retangulares em triangulares em frequências que podem chegar a alguns megahertz. O valor de C2 depende da frequência podendo ficar entre 100 pF e 100 nF, dependendo da frequência. O ajuste da saída é feito no trimpot. O TTL deve ser alimentado por 5 V mas a saída é alimentada por tensão maior.
| Clique na imagem para ampliar |
