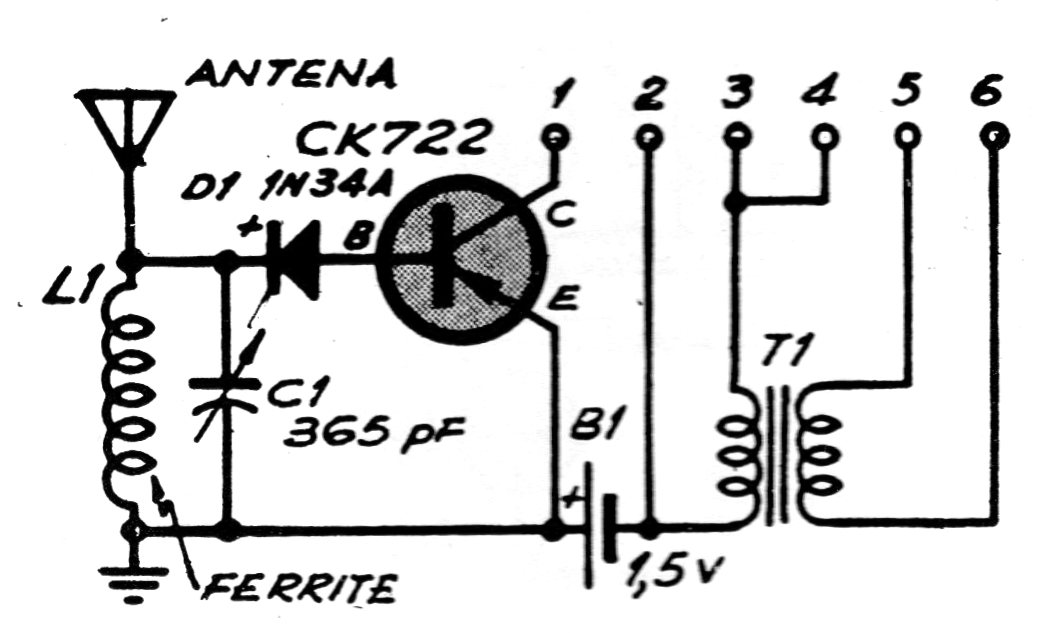

Este receptor experimental funciona com fontes alternativas de energia ou uma única pilha de qualquer tipo. O transformador é de saída de rádios transistorizados antigos. A bobina consta de 80 a 100 espiras de fio 26 a 32 em um bastão de ferrite de 10 a 15 cm de comprimento. O capacitor variável é de rádio transistorizado antigo. O transistor pode ser de qualquer tipo, preferivelmente de germânio. Para fone ou alto-falante ligado entre os terminais 5 e 6 , interligue os terminais 3 e 1. Para fone de alta impedância ligue-o entre os terminais 1 e 2.
| Clique na imagem para ampliar |
