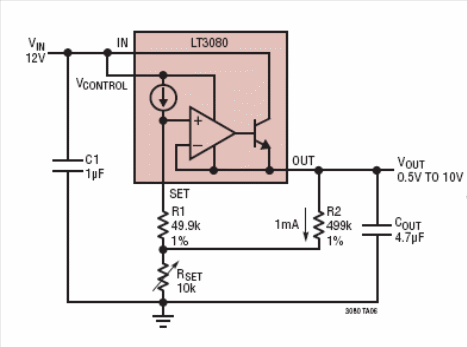

Na figura 1 temos um circuito regulador para tensões de saída de 0,5 a 10 V com correntes até 1,1 A, mas que faz uso de um resistor de ajuste de menor valor. Veja que é importante a baixa tolerância dos resistores de modo a manter a corrente de ajuste em 1 mA. A tensão de entrada para esse circuito é de 12 V.
