Usando um amplificador operacional TLC271, mas com uma ação mais efetiva, temos na figura 1, um filtro passa- altas de segunda ordem para 1 kHz. Os capacitores determinam a frequência a partir da qual a ação do filtro é máxima, podendo esses componentes ser alterados conforme a aplicação. A fonte de alimentação deve ser simétrica e amplificadores operacionais equivalentes podem ser usados.

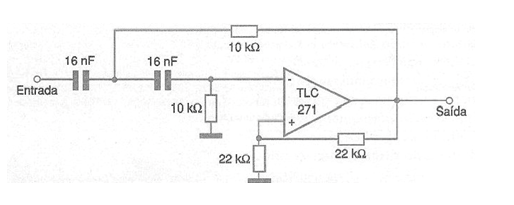

Figura 1 – Filtro passa - altas de segunda ordem com amplificador operacional.
