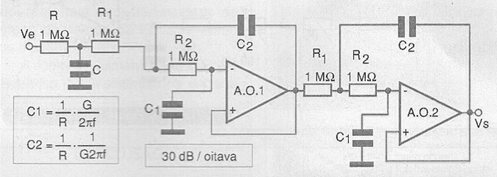

O filtro passa-baixas mostrado na figura 1 utiliza dois amplificadores operacionais com JFET na entrada para proporcionar uma ação de corte de 30 dB por oitava. Os valores de C1 e C2 são calculados conforme a frequência, segundo as fórmulas dadas junto ao diagrama. Observe que é preciso ter um ganho elevado e uma alta impedância de entrada para os operacionais para compensar a atenuação das redes RC desse filtro. Também é preciso levar em conta os limites de frequência dos amplificadores operacionais usados. Na verdade, esses circuitos se adaptam bem a operação em frequências que não superem algumas dezenas de quilohertz. As fontes de alimentação usadas para os amplificadores devem ser simétricas. Operacionais com JFET como os da série TLC e CA são os mais indicados para esses circuitos.
