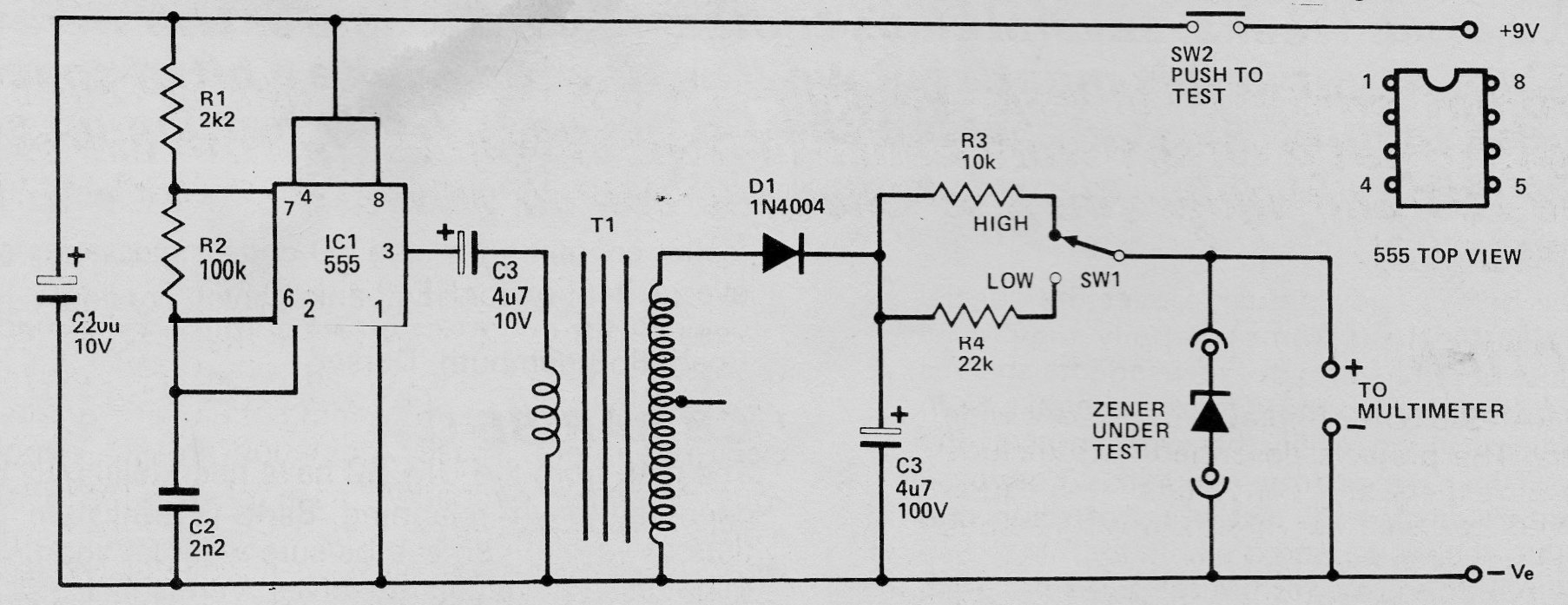

Este circuito, encontrado numa documentação de 1979, consiste num pequeno inversor que aplica no diodo zener em teste uma tensão de modo que sua atuação possa ser medida com um multímetro. O transformador T1 pode ser enrolado num bastão de ferrite com um primário de 80 espiras de fio 28 e um secundário de 400 espiras de fio 32. O circuito funcionará melhor se alimentado por pilhas em lugar de bateria de 9 V, dado seu consumo.
| Clique na imagem para ampliar |
