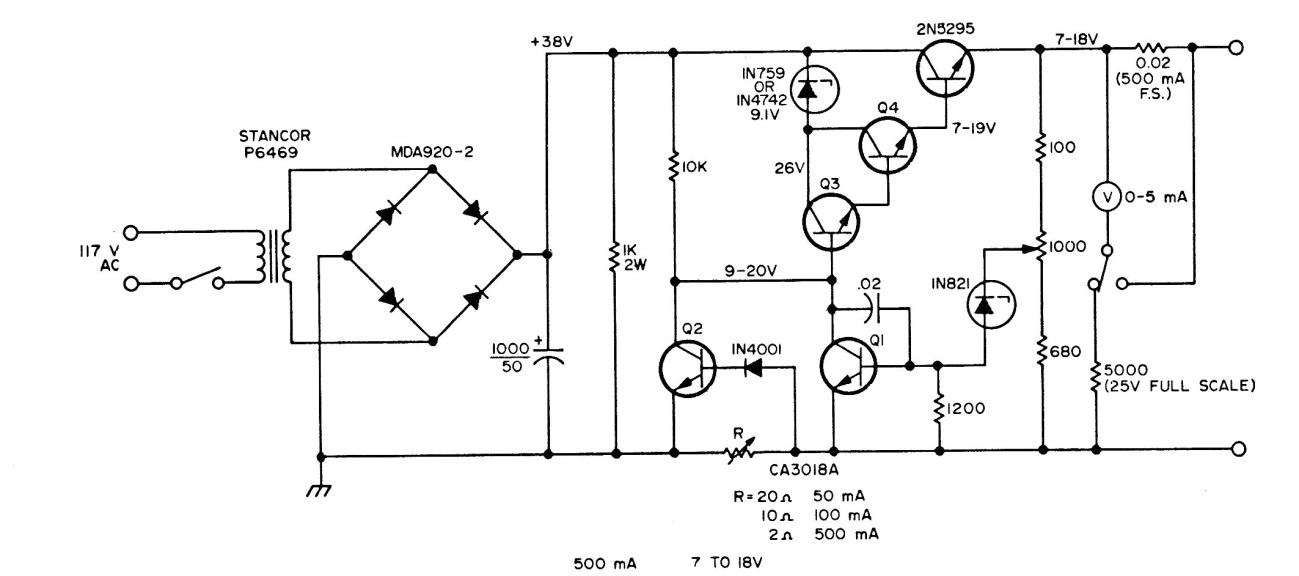

A corrente de saída desta fonte é determinada pelo resistor R. Para 20 ohms temos 50 mA. Para 10 ohms temos 100 mA e para 2 ohms temos 500 mA de corrente. Os transistores admitem equivalentes e o de maior potência dve ser dotado de dissipador de calor. O transformador tem 24 V de tensão de secundário.
| Clique na imagem para ampliar |
